Rơ le nhiệt điện tử - thiết bị bảo vệ tối ưu cho động cơ công suất lớn

Lượt đọc: 1595

rơle điện tử

1. EOCR là gì?

Hình 1: Tổng quan về EOCR

EOCR là viết tắt của cụm từ Electronic over current relay: Rơ le bảo vệ quá dòng điện tử

Sản phẩm đặc trưng nhất của EOCR bao gồm:

- Rơ le bảo vệ quá dòng

- Rơ le bảo vệ áp

- Rơ le bảo vệ pha

- Rơ le bảo vệ quá dòng kẹt rotor

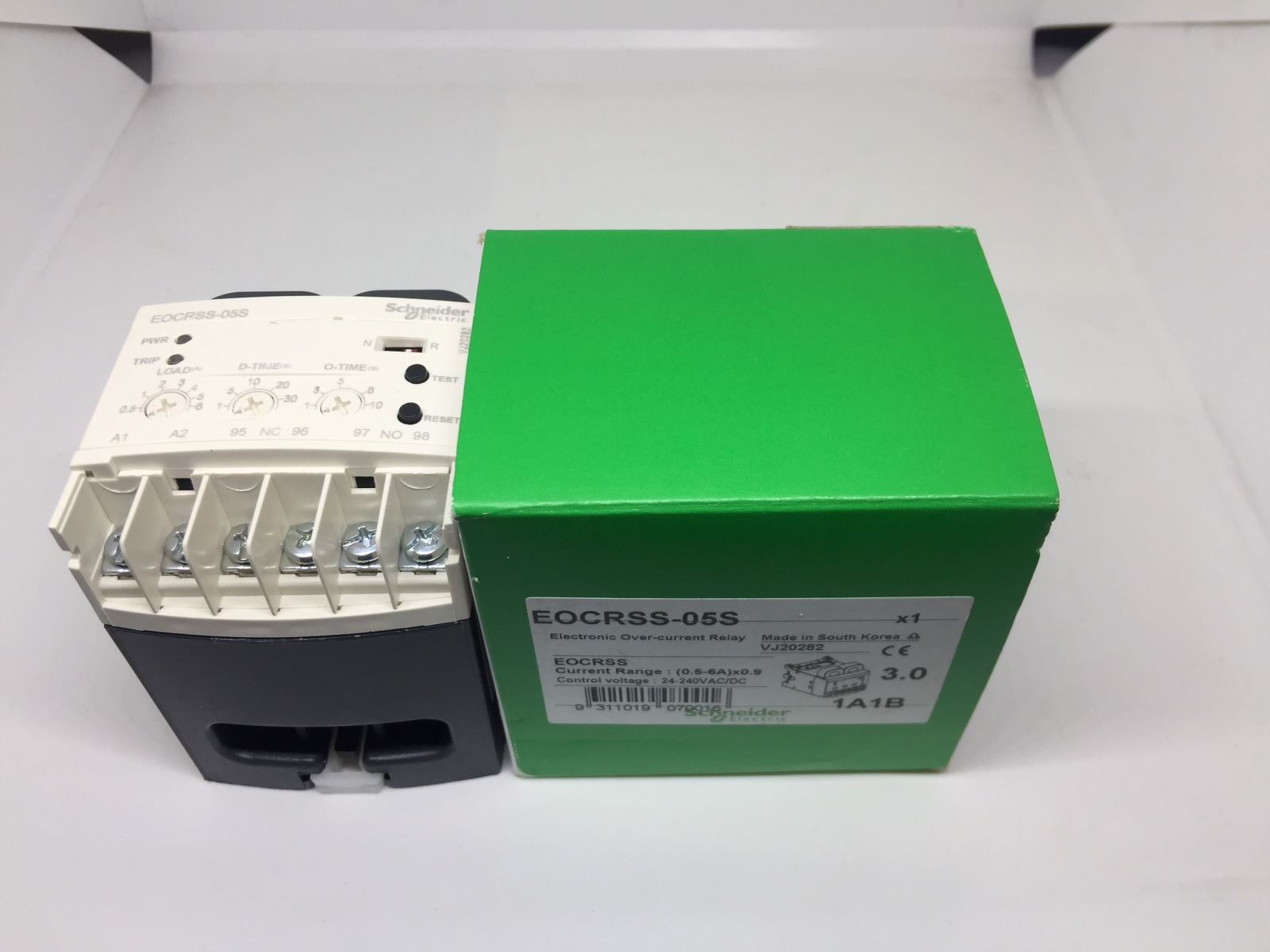

Role bảo vệ quá dòng EOCR của hãng SCHNEIDER

Relay bảo vệ điện tử dùng để bảo vệ động cơ thay thế cho Relay Nhiệt để bảo vệ động cơ với những tính năng vượt trội:
+Độ Chính Xác Cao
+Hỗ trợ cài đặt và báo sự cố
+Kích thước nhỏ gọn và đa chức năng

Relay EOCR bảo vệ mất pha gồm hai dạng như sau:

+Mất pha do áp: Khi một trong 3 pha không đủ điện áp.

+Mất pha do dòng: Khi dòng điện của một trong 3 pha thấp hơn 60% dòng trong hai pha còn lại

Relay EOCR bảo vệ Quá Tải: Khi dòng điện đi qua cảm biến của Relay bảo vệ vượt dòng trị số dòng điện bào vệ cài đặt.

Thời gian cho phép quá tải của Relay bảo vệ: Thòi gian cho phép động cơ hoạt động quá tải, sau thời gian này relay sẽ tác động bảo vệ.

Quá Áp: Khi điện áp ngõ vào của relay vượt trị số điện áp bảo vệ cài đặt trên Relay bảo vệ

Đảo Pha: Khi các thứ tự pha không đúng theo thứ tự tiêu chuẩn R S T

Kẹt Rotor: Sau thời gian khởi động của động cơ, rotor của động cơ vẫn không chuyển động thì relay sẽ tác động bảo vệ

Thời Gian khởi động: Thời gian cần thiết để rotor từ trạng thái ngừng tới khi đạt tốc độ định mức. Trong thời gian này relay không tác động bảo vệ ngay cả khi dòng điện khởi động rất lớn.

Phạm vi bảo vệ của Relay bảo vệ: Giá trị bảo vệ được chỉnh định trong phạm vi này. Relay bảo vệ cho phép điều chỉnh trong phạm vi rất rộng

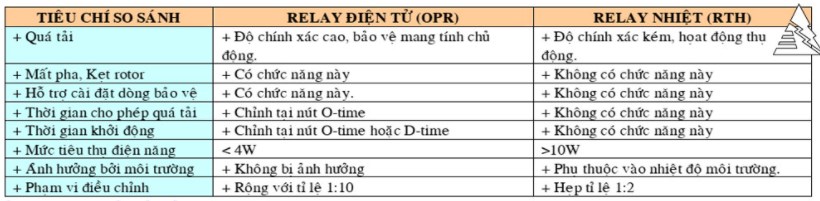

Bảng So Sánh giữa Relay Điện Tử Và Relay Nhiệt

2. Ưu nhược điểm của EOCR

2.1 Ưu điểm của EOCR

Khác với relay nhiệt (phạm vi hiệu chỉnh hẹp và bất tiện) EOCR cung cấp khả năng tùy biến rất hữu dụng cho phép mở rộng không giới hạn phạm vi bảo vệ của relay.

- EOCR cho phép dùng relay có dòng lớn hơn bảo vệ động cơ có dòng nhỏ hơn bằng cách quấn thêm số vòng nhất định lên CT của relay

- Thiết kế nhỏ gọn

- Nhiều chức năng bảo vệ: quá dòng, mất pha, kẹt rotor

- Dải điều chỉnh dòng bảo vệ rộng.

- Hiển thị LED

- Độ nhậy cao

- Reset bằng tay trên mặt thiết bị

- Reset từ xa bằng điện

- Có nút TEST kiểm tra thiết bị

- Tiêu thụ năng lượng thấp

- Hoạt động an toàn khi lỗi ( không tự cấp lại điện áp)

- Có 02 đèn báo trạng thái hiển thị thông tin: cấp nguồn, lỗi

- Tích hợp sẵn 2 biến dòng trên thân Relay

- 2 thời gian bảo vệ điều khiển độc lập

+ D-time : thời gian cho phép khởi động.

+ O-time : thời gian cho phép quá tải.

- Trang bị khả năng điều chỉnh dòng bảo vệ để thiết lập thông số chính xác

Load : Đo dòng điện của động cơ và cài đặt dòng bảo vệ.

- Thời gian khởi động: 0,2~30s

- Thời gian cắt: 0,2~10s.

- Kiểu lắp đặt: DIN rail 35 hoặc bắt vít.

- Dải Nhiệt độ hoạt động: -5ºC ÷ +40ºC, hoạt động liên tục ≤ +35ºC

* So sánh rơ le bảo vệ quá dòng điện tử và rơ le nhiệt:

TIÊU CHÍ SO SÁNH	RELAY ĐIỆN TỬ	RELAY NHIỆT
Quá tải	Độ chính xác cao, bảo vệ mang tính chủ động	Độ chính xác kém, họat động thụ động
Mất pha, Kẹt rotor	Có chức năng này	-
Hỗ trợ cài đặt dòng bảo vệ	Có chức năng này.	-
Thời gian cho phép quá tải	Chỉnh tại nút O-time	-
Thời gian khởi động	Chỉnh tại nút O-time hoặc D-time	-
Mức tiêu thụ điện năng	< 4W	>10W
Anh hưởng bởi môi trường	Không bị ảnh hưởng	Phụ thuộc vào nhiệt độ môi trường
