Cảm biến mức nước pccc

Lượt đọc: 134

Trong quá trình tư vấn và triển khai thi công nhiều hệ thống Phòng Cháy Chữa Cháy (PCCC) cho nhà xưởng, chung cư mini và tòa nhà thương mại, chúng tôi nhận thấy một vấn đề rất phổ biến:

Nhiều công trình có bể nước chữa cháy nhưng không kiểm soát được mực nước.

Điều này cực kỳ nguy hiểm. Bởi vì khi xảy ra sự cố cháy, nếu bể nước không đủ dung tích hoặc bị cạn mà không ai biết, toàn bộ hệ thống bơm chữa cháy sẽ mất tác dụng.

Giải pháp chuyên nghiệp: Hệ thống cảm biến mực nước điện cựcTrong kỹ thuật PCCC hiện nay, giải pháp được sử dụng phổ biến là cảm biến mực nước bằng điện cực kết hợp relay điều khiển.Một bộ thiết bị tiêu chuẩn thường gồm:

Relay cảm biến mực nước

Thanh điện cực inox ,Đế giữ điện cựcPhụ kiện bảo vệ, Bộ tách điện cực

Hệ thống này giúp giám sát mực nước trong bể 24/24.

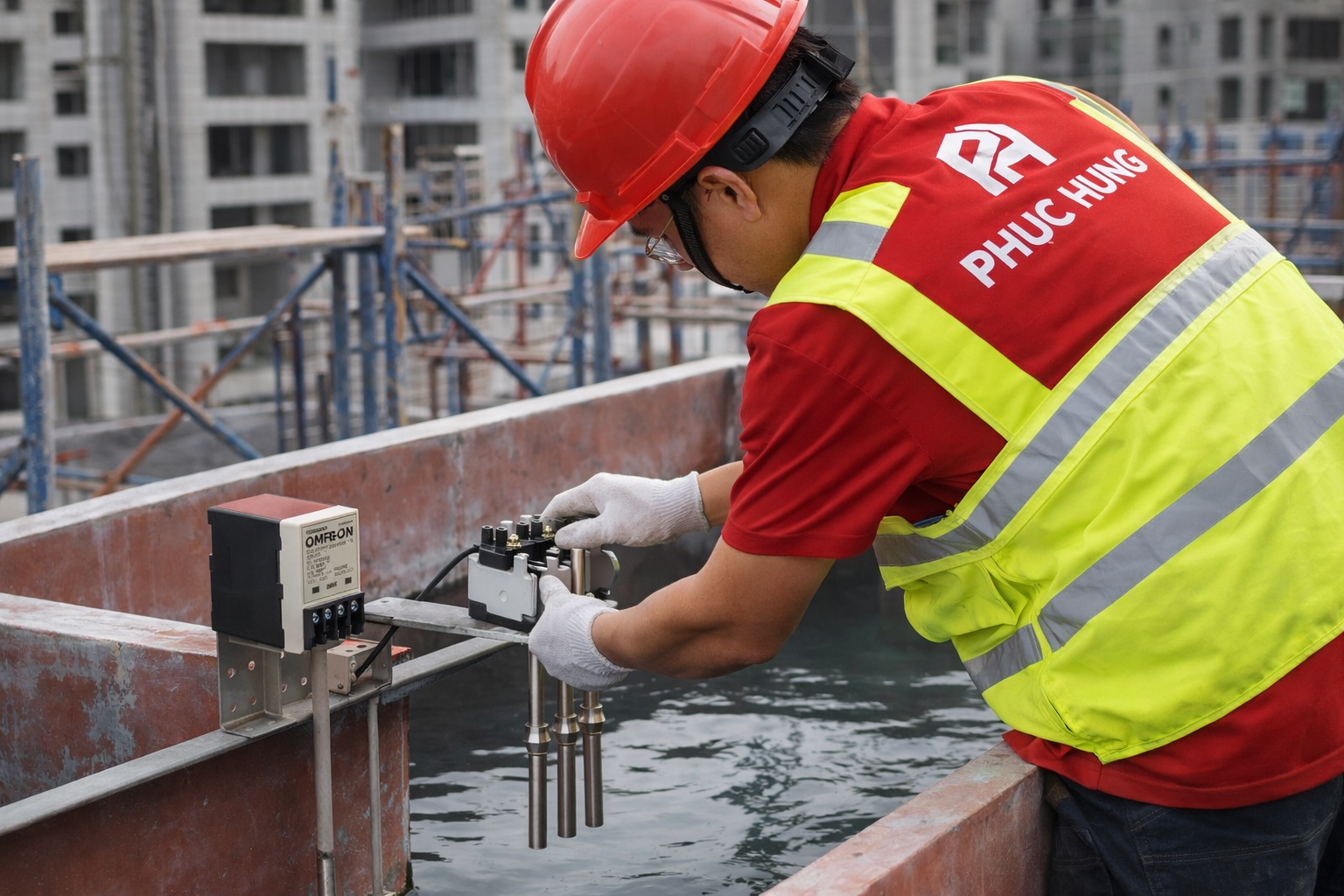

Nguyên lý hoạt động Các thanh điện cực được lắp vào trong bể nước theo các mức:

Mức thấp
Mức trung gian
Mức cao

Khi nước chạm vào điện cực, tín hiệu dẫn điện sẽ được truyền về relay.

Relay sẽ:✔ Tự động bật bơm khi nước xuống thấp✔ Tự động ngắt bơm khi bể đầy✔ Có thể kết nối cảnh báo về tủ điện hoặc hệ thống giám sát

So với phao cơ truyền thống, hệ thống điện cực có nhiều ưu điểm:Độ bền cao

Điện cực làm bằng inox , không gỉ trong môi trường nước. Hoạt động ổn định Không bị kẹt cơ như phao cơ. Độ chính xác caoXác định đúng mực nước theo từng cấp độ. Phù hợp bể sâu Có thể dùng cho bể từ 3m – 50m.

Ứng dụng thực tế trong hệ thống PCCC

Thiết bị này thường được lắp tại:,Bể nước chữa cháy Bể nước sinh hoạt, Bể cấp nước sprinkler.Bể cấp nước cho bơm chữa cháy

Nó giúp đảm bảo bể luôn đủ nước để hệ thống chữa cháy hoạt động khi cần thiết.

Nếu công trình của bạn:

Có bể nước chữa cháyCó bơm chữa cháy Hoặc bơm cấp nước tự động Hãy lắp hệ thống giám sát mực nước tự động.

Đây là một chi phí rất nhỏ, nhưng lại quyết định hiệu quả của toàn bộ hệ thống PCCC khi có sự cố xảy ra.

các thiết bị cơ bản và Công năng Là rơ le cảm biến mực nước .Nhận tín hiệu từ các điện cực trong bể nước. Điều khiển đóng/ngắt máy bơm hoặc báo mức nước.Tác dụng Khi nước chạm điện cực cao → ngắt bơm Khi nước xuống thấp → bật bơmĐiện áp sử dụng 24v,AC110/220V Ứng dụng nhiều trong giám sát Bể nước sinh hoạt Bể PCCC Bể xử lý nước thải ,Bồn chứa nước công nghiệp

2. Phụ kiện Công năng,Nắp bảo vệ cho bộ điện cực.

Tác dụng

Chống:Bụi,Nước bắnOxy hóa,Chập điện

Ý nghĩa Giúp tăng độ bền cho bộ điện cực trong môi trường ẩm.

3. Phụ kiện Frame for Fixation

Công năng,Khung cố định bộ điện cực.Tác dụng

Giữ cho điện cực đứng thẳng trong bể nước.
Giúp lắp đặt chắc chắn trên thành bể hoặc nắp bể.

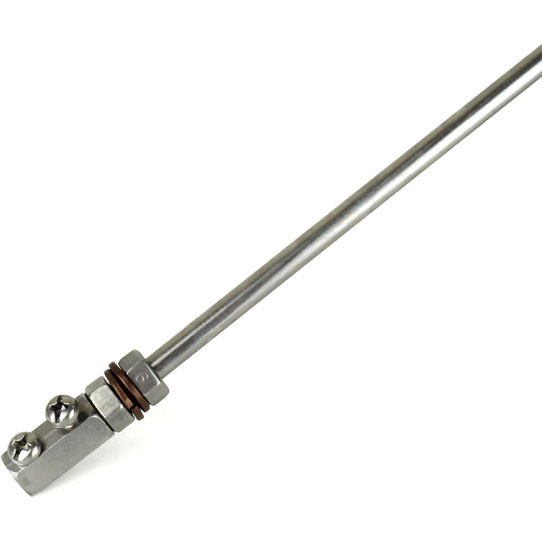

4. Thanh điện cực

Công năng Thanh điện cực cảm biến mực nước.Vật liệu,Inox SUS304 chống gỉ.

Nguyên lý hoạt động Khi nước chạm điện cực → dẫn điện → relay nhận tín hiệu. Thường dùng

2 – 5 thanh điện cực cho các mức:
- Mức thấp
- Mức trung
- Mức cao
- Mass chung

5. Bộ giữ điện cực

Công năng

Đế gắn điện cực.

Tác dụng

Gắn 3 thanh điện cực vào một bộ giữ.
Kết nối dây tín hiệu về relay 61F.

Lợi ích

Lắp đặt gọn
Thay thế điện cực dễ dàng.

6. Phụ kiện

Công năng

Tấm ngăn cách giữa các điện cực.

Tác dụng

Tránh chập điện cực với nhau.
Giữ khoảng cách ổn định giữa các thanh điện cực.

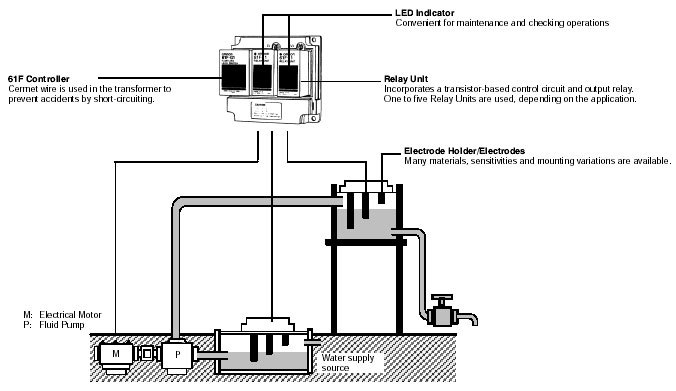

Nguyên lý hoạt động của cả bộ,Sơ đồ đơn giản:

 Bể nước
│
│ (Điện cực cao)
│ (Điện cực thấp)
│ (Điện cực chung)
│
PS-3S-AP + F03-60
│
│ dây tín hiệu
│
Relay Omron 61F-G-AP
│
│
Contactor
│
Máy bơm nước

Hoạt động
